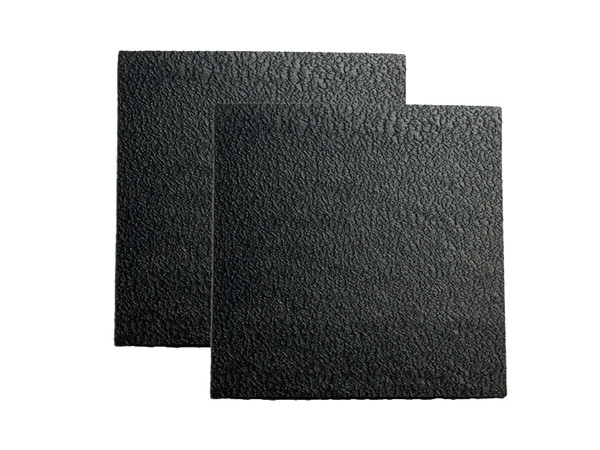

材料简介
根据GB/T 17643—2025《土工合成材料 聚乙烯土工膜》标准，GH-2T2是环保用双糙面高密度聚乙烯土工膜的产品代号。
材料参数
| 序号 | 项目 | 单位 | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm |
| 1 | 密度 | g/cm³ | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 |
| 2 | 毛糙高度平均值 | mm | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 |
| 3 | 毛糙高度最小值 | mm | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 |
| 4 | 拉伸屈服强度(纵、横向) | N/mm | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| 5 | 拉伸断裂强度(纵、横向) | N/mm | ≥12 | ≥15 | ≥20 | ≥24 | ≥32 | ≥39 | ≥48 |
| 6 | 拉伸屈服应变(纵、横向) | % | 10~16 | 10~16 | 10~16 | 10~16 | 10~16 | 10~16 | 10~16 |
| 7 | 拉伸断裂应变(纵、横向) | % | ≥200 | ≥200 | ≥200 | ≥200 | ≥200 | ≥200 | ≥200 |
| 8 | 直角撕裂负荷(纵、横向) | N | ≥93 | ≥125 | ≥160 | ≥190 | ≥250 | ≥315 | ≥375 |
| 9 | 刺破强力 | N | ≥200 | ≥270 | ≥335 | ≥400 | ≥535 | ≥670 | ≥800 |
| 10 | 耐应力开裂(纵、横向) | h | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| 11* | 炭黑含量 | % | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 |
| 12* | 炭黑分散性 | — | 10个数据中3级不多于1个，无4级、5级 | ||||||
| 13b | 常压氧化诱导时间 | min | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 |
| 14b | 高压氧化诱导时间 | min | ≥400 | ≥400 | ≥400 | ≥400 | ≥400 | ≥400 | ≥400 |
| 15 | 低温冲击脆化性能 | — | 通过 | 通过 | 通过 | 通过 | 通过 | 通过 | 通过 |
| 16 | 水蒸气渗透系数 | g·cm/(cm²·s·Pa) | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ |
| 17 | 尺寸稳定性 | % | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
| 18 | 85℃热老化(90d后常压OIT保留率) | % | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| 19b | 耐紫外老化性能(1600h后OIT保留率) | % | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 |
典型用途
GH-2T2属于环保型双糙面高密度聚乙烯土工膜，适用于双面均需要高摩擦性能的工程场景：
垃圾填埋场陡坡（覆盖层与基层双面均需防滑）；
尾矿库高陡边坡（提高边坡整体稳定性）；
水利工程高陡坡面（渠道、堤坝、水库边坡）；
双层防渗系统（上下均有垫层或保护层的结构）；
需要双面锚固的工程（如隧道、涵洞等）。
热门问题
双糙面结构的作用
GH-2T2的双面糙面结构通过特殊工艺在土工膜的两面均形成均匀的毛糙纹理，主要作用是：
提供最高摩擦性能：双面均与接触材料（如土体、砂石、土工布、垫层等）产生高摩擦力；
实现双向抗滑移：适用于土工膜上下两侧均需防止滑动的工程场景；
增强整体稳定性：在复杂受力条件下提供最可靠的防滑能力。
与其他环保系列产品的对比
GH-2S为双面光滑结构，摩擦性能为基础水平，适用于无需抗滑移的平面工程，其拉伸断裂强度最高（40 N/mm）；GH-2T1为单糙面结构（一面糙面、一面光面），摩擦性能较高，适用于一侧需焊接、另一侧需抗滑移的工程场景，拉伸断裂强度为中等水平（24 N/mm）；GH-2T2为双糙面结构（双面均为糙面），摩擦性能达到最高，适用于双面均需高摩擦性能的工程场景，但因双面糙面结构带来的应力集中效应，其拉伸断裂强度略低于GH-2T1。
