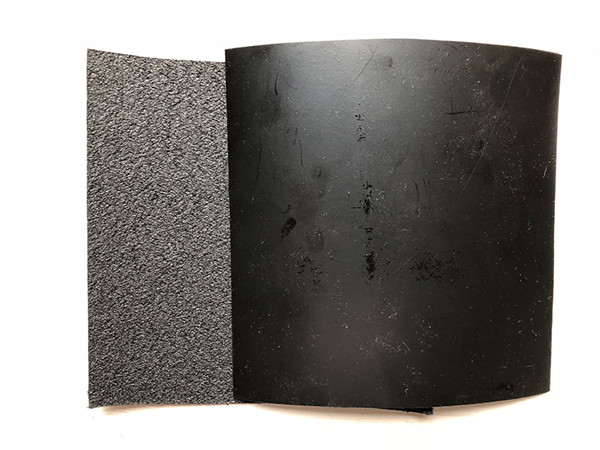

材料简介
根据GB/T 17643—2025《土工合成材料 聚乙烯土工膜》标准，GH-2T1是环保用单糙面高密度聚乙烯土工膜的产品代号。
材料参数
| 序号 | 项目 | 单位 | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm |
| 1 | 密度 | g/cm³ | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 | ≥0.940 |
| 2 | 毛糙高度平均值 | mm | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 | ≥0.25 |
| 3 | 毛糙高度最小值 | mm | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 | ≥0.20 |
| 4 | 拉伸屈服强度(纵、横向) | N/mm | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| 5 | 拉伸断裂强度(纵、横向) | N/mm | ≥12 | ≥15 | ≥20 | ≥24 | ≥32 | ≥39 | ≥48 |
| 6 | 拉伸屈服应变(纵、横向) | % | 10~16 | 10~16 | 10~16 | 10~16 | 10~16 | 10~16 | 10~16 |
| 7 | 拉伸断裂应变(纵、横向) | % | ≥200 | ≥200 | ≥200 | ≥200 | ≥200 | ≥200 | ≥200 |
| 8 | 直角撕裂负荷(纵、横向) | N | ≥93 | ≥125 | ≥160 | ≥190 | ≥250 | ≥315 | ≥375 |
| 9 | 刺破强力 | N | ≥200 | ≥270 | ≥335 | ≥400 | ≥535 | ≥670 | ≥800 |
| 10 | 耐应力开裂(纵、横向) | h | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| 11* | 炭黑含量 | % | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 | 2.0~2.8 |
| 12* | 炭黑分散性 | — | 10个数据中3级不多于1个，无4级、5级 | ||||||
| 13b | 常压氧化诱导时间 | min | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 |
| 14b | 高压氧化诱导时间 | min | ≥400 | ≥400 | ≥400 | ≥400 | ≥400 | ≥400 | ≥400 |
| 15 | 低温冲击脆化性能 | — | 通过 | 通过 | 通过 | 通过 | 通过 | 通过 | 通过 |
| 16 | 水蒸气渗透系数 | g·cm/(cm²·s·Pa) | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ | ≤1.0×10⁻¹³ |
| 17 | 尺寸稳定性 | % | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
| 18 | 85℃热老化(90d后常压OIT保留率) | % | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| 19b | 耐紫外老化性能(1600h后OIT保留率) | % | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 |
典型用途
GH-2T1属于环保型糙面高密度聚乙烯土工膜，适用于对耐久性和抗滑移能力有双重要求的环保类工程：
垃圾填埋场边坡（防止覆盖层滑动，光面侧用于焊接）；
尾矿库边坡（提高坡面稳定性）；
水利工程陡坡（渠道、堤坝边坡防渗）；
人工湖、景观水系（坡面防渗加固）；
陡坡地形防渗工程。
热门问题
糙面结构的作用
GH-2T1的单面糙面结构通过特殊工艺形成均匀的毛糙纹理，主要作用是：
提高摩擦系数：糙面与接触材料（如土体、砂石、土工布等）之间产生更高的摩擦力；
增强抗滑移能力：防止在陡坡、斜坡或受力条件下发生滑动失稳；
便于施工：光面一侧可用于焊接或与其它材料复合，糙面一侧提供摩擦性能。
与GH-2T2的主要区别
GH-2T1为单糙面（一面糙面、一面光面），摩擦性能较高，适用于一侧需要焊接或复合、另一侧需要抗滑移的场景，其拉伸断裂强度略高于双糙面产品；GH-2T2为双糙面（双面均为糙面），摩擦性能最高，适用于双面均需要高摩擦性能的场景，但因糙面结构导致的应力集中，其拉伸断裂强度略低于单糙面产品。
