产品简介

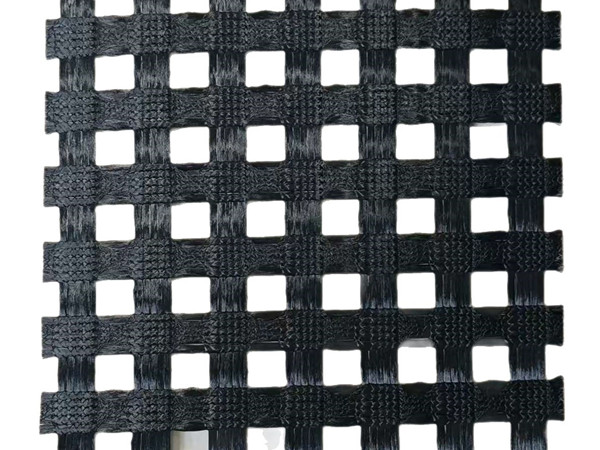

根据JT/T 1432.1—2022《公路工程土工合成材料 第1部分：土工格栅》标准，经编聚酯土工格栅是以高强度涤纶工业长丝为主要原料，采用一定的编织工艺织造成网格坯布，再经聚氯乙烯（PVC）或丁苯胶乳涂覆加工而成的平面网状结构土工格栅。
产品参数
单向经编聚酯土工格栅：
| 项目 |
规格 |
| 80-30 |
100-50 |
150-50 |
200-50 |
300-50 |
500-50 |
| 纵向标称抗拉强度(kN/m) ≥ |
80 |
100 |
150 |
200 |
300 |
500 |
| 横向标称抗拉强度(kN/m) ≥ |
30 |
50 |
50 |
50 |
50 |
50 |
| 纵向2%伸长率时拉伸强度(kN/m) ≥ |
14.4 |
18 |
27 |
36 |
54 |
90 |
| 横向2%伸长率时拉伸强度(kN/m) ≥ |
5.4 |
9 |
9 |
9 |
9 |
9 |
| 纵向5%伸长率时拉伸强度(kN/m) ≥ |
28.8 |
36 |
54 |
72 |
108 |
180 |
| 横向5%伸长率时拉伸强度(kN/m) ≥ |
10.8 |
18 |
18 |
18 |
18 |
18 |
| 纵横向标称伸长率(%) ≤ |
13 |
| 抗紫外线强度保持率(%) ≥ |
80 |
| 单位面积质量(g/m²) ≥ |
190 |
250 |
360 |
420 |
650 |
1050 |
| 内孔尺寸(mm) |
15≤A≤60，15≤B≤60 |
| 幅宽偏差(%) |
1 |
双向经编聚酯土工格栅：
| 项目 |
规格 |
| 30-30 |
50-50 |
80-80 |
100-100 |
150-150 |
200-200 |
| 纵横向标称抗拉强度(kN/m) ≥ |
30 |
50 |
80 |
100 |
150 |
200 |
| 纵横向2%伸长率时拉伸强度(kN/m) ≥ |
5.4 |
9 |
14.4 |
18 |
27 |
36 |
| 纵横向5%伸长率时拉伸强度(kN/m) ≥ |
10.8 |
18 |
28.8 |
36 |
54 |
72 |
| 纵横向标称伸长率(%) ≤ |
13 |
| 抗紫外线强度保持率(%) ≥ |
80 |
| 单位面积质量(g/m²) ≥ |
120 |
170 |
270 |
330 |
— |
670 |
| 内孔尺寸(mm) |
15≤A≤60，15≤B≤60 |
| 幅宽偏差(%) |
1 |
热门问题
主要特点
| 特点 |
说明 |
| 高强度 |
纵向强度可达80～500 kN/m |
| 伸长率适中 |
标称伸长率≤13%，具有一定柔韧性 |
| 柔韧性好 |
经编结构柔韧性优于焊接型格栅 |
| 节点无分离风险 |
编织结构，无独立焊接节点 |
| 耐腐蚀 |
聚酯纤维耐酸、碱、盐及微生物 |
| 抗紫外线 |
涂覆层提供抗老化保护，强度保持率≥80% |
结构组成
| 组成部分 |
材料 |
作用 |
| 增强纤维 |
高强度涤纶工业长丝 |
提供抗拉强度 |
| 网格结构 |
经编工艺编织 |
形成规则网格 |
| 涂覆层 |
聚氯乙烯（PVC）或丁苯胶乳 |
保护纤维，提高耐久性，固定节点 |
代号说明
| 类型 |
代号格式 |
示例 |
| 单向经编聚酯 |
GGR/PET/UK + 纵强度-横强度 |
GGR/PET/UK200-50 |
| 双向经编聚酯 |
GGR/PET/BK + 纵强度-横强度 |
GGR/PET/BK80-80 |
典型用途
| 应用领域 |
具体用途 |
| 沥青路面 |
防止反射裂缝，延长路面寿命 |
| 边坡加固 |
提高边坡稳定性 |
| 软基处理 |
提高地基承载力 |
| 挡土墙 |
加筋加固 |
| 铁路路基 |
提高路基稳定性 |
| 对比项 |
经编聚酯土工格栅 |
焊接聚酯土工格栅 |
| 工艺 |
编织 + 涂覆 |
肋条拉伸 + 超声波焊接 |
| 节点 |
无独立节点，涂覆固定 |
焊接节点 |
| 强度范围 |
30～500 kN/m |
30～160 kN/m |
| 伸长率 |
≤13% |
≤8% |
| 柔韧性 |
较好 |
一般 |
| 节点分离力 |
无此指标（编织结构） |
≥100 N |
| 主要用途 |
路面增强、边坡加固 |
挡墙、陡坡、路堤 |
