产品简介

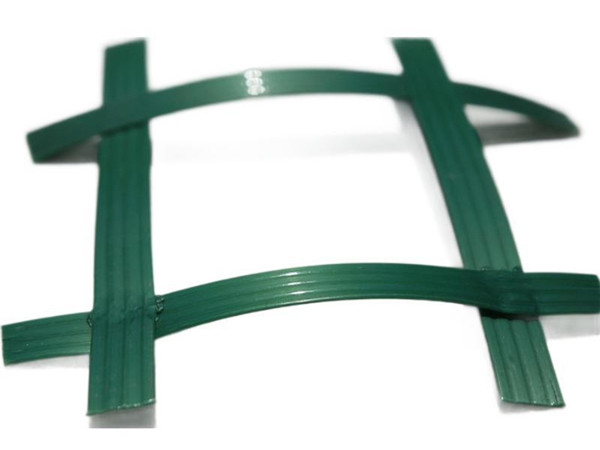

根据JT/T 1432.1—2022《公路工程土工合成材料 第1部分：土工格栅》标准，焊接聚酯土工格栅是以聚酯（PET）为主要原料，加入抗老化剂和其他助剂后，经过低倍数机械拉伸成精制肋条，按平面经纬成直角，再经超声波焊接而成的平面网状结构土工格栅。
产品参数
单向焊接聚酯土工格栅：
| 项目 |
规格 |
| 50-20 |
80-20 |
120-20 |
160-20 |
| 纵向标称抗拉强度(kN/m) ≥ |
50 |
80 |
120 |
160 |
| 横向标称抗拉强度(kN/m) ≥ |
20 |
20 |
20 |
20 |
| 纵向2%伸长率时拉伸强度(kN/m) ≥ |
17 |
28 |
42 |
56 |
| 横向2%伸长率时拉伸强度(kN/m) ≥ |
7 |
7 |
7 |
7 |
| 纵向5%伸长率时拉伸强度(kN/m) ≥ |
30 |
48 |
72 |
96 |
| 横向5%伸长率时拉伸强度(kN/m) ≥ |
12 |
12 |
12 |
12 |
| 纵横向标称伸长率(%) ≤ |
8 |
| 连接点极限分离力(N) ≥ |
100 |
| 抗紫外线强度保持率(%) ≥ |
80 |
| 单位面积质量(g/m²) ≥ |
280 |
380 |
550 |
700 |
| 内孔尺寸(mm) |
80≤A≤130，30≤B≤60 |
| 幅宽偏差(%) |
1 |
双向焊接聚酯土工格栅：
| 项目 |
规格 |
| 30-30 |
50-50 |
80-80 |
| 纵横向标称抗拉强度(kN/m) ≥ |
30 |
50 |
80 |
| 纵横向2%伸长率时拉伸强度(kN/m) ≥ |
10 |
17 |
28 |
| 纵横向5%伸长率时拉伸强度(kN/m) ≥ |
18 |
30 |
48 |
| 纵横向标称伸长率(%) ≤ |
8 |
| 连接点极限分离力(N) ≥ |
100 |
| 抗紫外线强度保持率(%) ≥ |
80 |
| 单位面积质量(g/m²) ≥ |
280 |
420 |
600 |
| 内孔尺寸(mm) |
30≤A≤60，30≤B≤60 |
| 幅宽偏差(%) |
1 |
热门问题
主要特点
| 特点 |
说明 |
| 强度较高 |
纵向强度可达50～160 kN/m |
| 伸长率低 |
标称伸长率≤8%，变形小 |
| 节点强度 |
连接点极限分离力≥100 N |
| 耐腐蚀 |
聚酯材料耐酸、碱、盐及微生物 |
| 抗紫外线 |
抗紫外线强度保持率≥80% |
| 尺寸稳定 |
肋条经拉伸定向，尺寸稳定性好 |
代号说明
| 类型 |
代号格式 |
示例 |
| 单向焊接聚酯 |
GGR/PET/UW + 纵强度-横强度 |
GGR/PET/UW80-20 |
| 双向焊接聚酯 |
GGR/PET/BW + 纵强度-横强度 |
GGR/PET/BW50-50 |
典型用途
| 应用领域 |
具体用途 |
| 加筋挡土墙 |
承受侧向土压力 |
| 陡坡加固 |
提高边坡稳定性 |
| 路堤加筋 |
增强路堤整体性 |
| 桥台过渡段 |
减少不均匀沉降 |
| 软基处理 |
提高地基承载力 |
| 对比项 |
焊接聚酯土工格栅 |
经编聚酯土工格栅 |
| 工艺 |
肋条拉伸 + 超声波焊接 |
编织 + 涂覆 |
| 节点 |
焊接节点 |
无独立节点，涂覆固定 |
| 强度范围 |
30～160 kN/m |
30～500 kN/m |
| 伸长率 |
≤8% |
≤13% |
| 节点分离力 |
≥100 N |
无此指标 |
| 柔韧性 |
一般 |
较好 |
